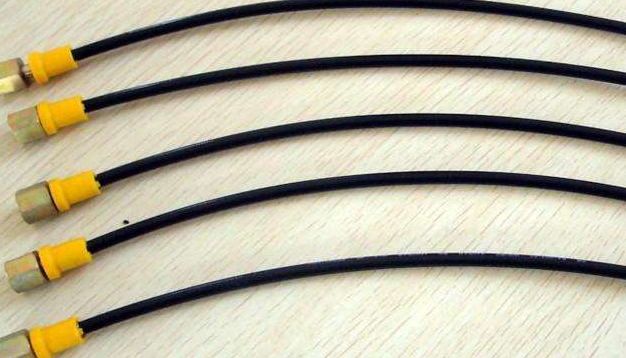

制動管、剎車管

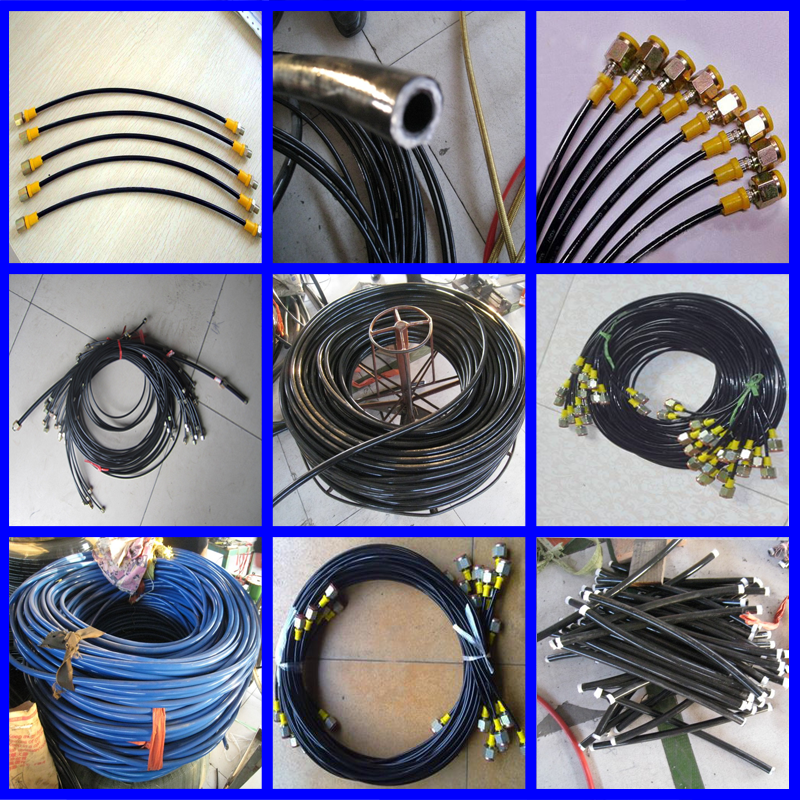

鋼絲增強尼龍彈性體樹脂管主要用于汽車工業、工程機械、起重運輸機械的高壓輸送及液體傳動，具有良好的耐油、耐熱及耐老化性能，承受壓力高，脈沖性能優良，可作為高壓噴漆、高壓清洗機專用管。

纖維增強尼龍彈性體樹脂管因其耐高壓、耐高溫、耐磨、耐油及多種化學試劑和抗老化，使用壽命長等特點，在各個行業用途非常廣泛。

1、汽車的壓力制動系統；
2、汽車的動力轉向系統；
3、汽車的制動管道控制系統；
4、變速箱控制系統；
5、工程機械，如：挖掘機、裝載機、起重機的液壓輸送系統及液壓控制系統；
6、機械加工設備的液壓操作和液壓控制系統；
7、高壓噴漆用管；
8、液體樹脂輸送用管。

增強尼龍彈性體樹脂管技術參數

公稱內徑mm	增強層數	外徑mm		允許工作壓力MPa		小爆破壓力MPa		小彎曲半徑mm
公稱內徑mm	增強層數	GPA型	XPA型	GPA型	XPA型	GPA型	XPA型	GPA型	XPA型
4	Ⅰ	11.5	9	38	20	152	80	85	55
4	Ⅱ	13	10	42	25	168	100	85	55
6	Ⅰ	13	10	31	11.3	124	45.2	100	70
	Ⅱ	14.5	11	39	16	156	64
	Ⅲ	15.5	12	43	20	172	80
8	Ⅰ	15.5	13	28	8.2	112	32.8	115	85
	Ⅱ	17	14	35	12.5	160	49
	Ⅲ	19	15	45	15	180	60
10	Ⅰ	17.5	16	22	7	88	28	125	95
	Ⅱ	19.5	17.5	29	11	116	44
	Ⅲ	21.5	19	36	13	144	52
12	Ⅰ	20	19	18	6.8	72	27.2	180	120
	Ⅱ	22	21	27	10	108	40
	Ⅲ	24	23	30	12	120	48
16	Ⅰ	24	23	14	5	56	20	205	150
	Ⅱ	26	25	22	8	88	32
	Ⅲ	28	26.5	24	10	96	40
19	Ⅰ	27.5	26	11	4	44	16	240	170
	Ⅱ	29.5	28	18	7.6	72	30.4
	Ⅲ	31.5	30	20	8.8	80	35.2
22	Ⅰ	31	32	11	3.8	44	15.2	260	200
22	Ⅱ	33	34	13	7.2	52	28.8	260	200
25	Ⅰ	35	35	8.5	3.7	34	14.8	300	270
	Ⅱ	37	37	13	6.9	42	27.6
	Ⅲ	39	39	16	7.8	64	31.2
32	Ⅰ	41	38	8	2.6	32	10.4	350	310
	Ⅱ	43	40	11	4.5	44	18
	Ⅲ	45	42	14	5.3	52	21.2
注:鋼絲增強尼龍彈性體樹脂管(GPA) 纖維增強尼龍彈性體樹脂管(XPA)
